FarLinX Mini Gateway
Ein kompaktes, fernsteuerbares X.25 zu TCP/IP Gateway mit XOT und PAD Unterstützung.
- Überblick
- Informationsvideo
- Typische Anwendungen
Das FarLinX Mini Gateway kann einzelne X.25-Leitungen zu TCP/IP-Migrationsanforderungen verarbeiten. Das Gateway unterstützt XOT-zu-X.25-Switching, X.25-zu-TCP-Datenübersetzung und Verbindungsweiterleitung, TCP-zu-XOT, ein Triple-X-PAD und ein Host-PAD. All dies kann einfach über Ihren Browser verwaltet werden. Tägliche Aktivitätsprotokolle mit wählbarem Detaillierungsgrad werden automatisch täglich archiviert. Die SNMP-Unterstützung bietet Warnmeldungen für eine Vielzahl von Bedingungen, einschließlich kritischer Ereignisse wie Leitungsausfall und Leitungsaufbau.
Hauptmerkmale
- TCP-zu-X.25-Datenübersetzung mit einer Vielzahl von Modi, einschließlich: Zeichen-Streaming, RFC1006, Cisco RBP, APACS, ISO 8583, Header-Stripping und Paritätskonvertierung und vieles mehr
- TCP ↔ X.25 und TCP ↔ XOT-Routing einschließlich: feste Routen, dynamisches Routing und PAD-Routing
- Anrufweiterleitung zwischen XOT (X.25 over TCP/IP) und der X.25 Leitung
- X.28 PAD-Option mit Unterstützung von Telnet und einer asynchronen Verbindung
- Unterstützung der X.25 Host PAD-Emulation
- Über LAN zugängliche X.25-Leitung als gemeinsam nutzbare, fernverwaltbare Ressource
- Auswahl an X.25-Netzwerkschnittstellenverbindungen: RS232 (V.24), V.35, RS422, RS530, X.21
- 400 Nachrichten pro Sekunde und bis zu 255 gleichzeitige Verbindungen (PVC, SVC)
- Line Monitor (lokal oder remote) zur Anzeige des X.25-Verkehrs für eine einfache Diagnose von Netzwerkproblemen
- IP- und IPv6-Unterstützung
- Grafische Browser-Konfiguration, SNMP-Warnungen für kritische Ereignisse und Aktivitätsprotokollierung
- Echtzeitanzeige von aktuellen Verbindungen, Leitungsleistung, Fehlern, Verbindungen und vielem mehr

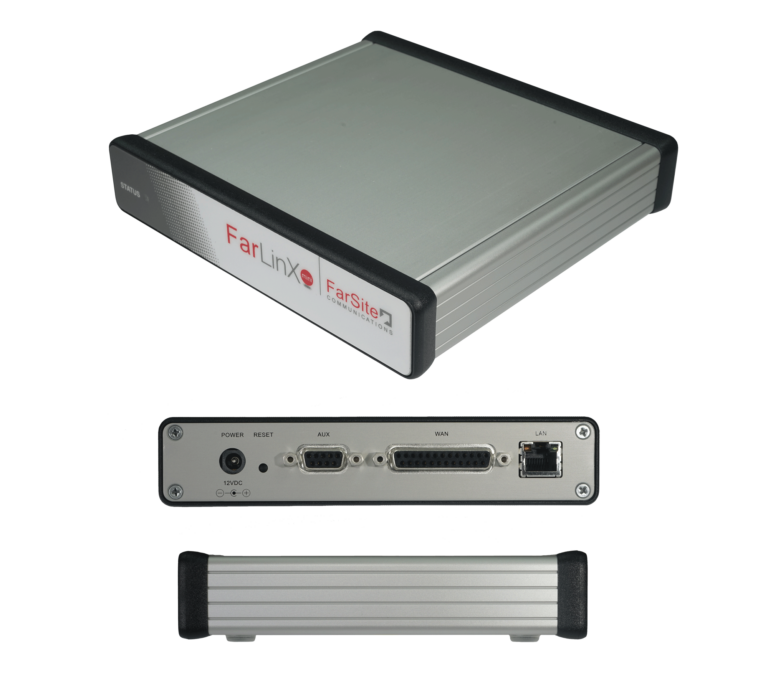

- Kleines, robustes, flaches Metallgehäuse, geringer Stromverbrauch
Bitte beachten: Abspielen des Films kann Cookie von Youtube auslösen (Vorschau nicht!)
- Reduzierung der Leitungskosten durch Ersetzen einer teuren X.25-Leitung durch eine TCP/IP-Verbindung und Konvertierung zu X.25 an jedem Endknoten jedem Abschlussknoten
- Konvertierung von alten X.25-Verbindungen und Daten zur Übertragung über ein TCP/IP-Netzwerk
- POS-Gateway für die Interoperabilität von TCP/IP- und X.25-basierten Kassensystemen
- Ersetzen eines X.28 PAD über X.25 durch ein X.28 PAD über XOT
- FTAM- oder X.400-Betrieb zwischen TCP/IP und X.25
- Konversation von TCP zu XOT, wodurch die Notwendigkeit von X.25 an diesem Ort entfällt
- LAN-zugängliche und gemeinsam nutzbare X.25-Port-Ressource
Einzelheiten zum Produkt
- Funktionsübersicht - XOT- und X.25 Switching
- Datenpaketierung und Weiterleitung zwischen TCP und X.25 oder XOT
- Statistik, Ereignisprotokollierung, SNMP und Upgrades
- PAD-Funktionen
- Konfiguration und Leitungsüberwachung
- Technische Spezifikationen
Das FarLinX Mini Gateway bietet ein zuverlässiges Mittel zur Weiterleitung von Verbindungen zwischen X.25 und XOT (X.25 over TCP/IP). Verbindungen können zwischen X.25/X.28 und XOT geroutet werden, das als weiterer Verbindungspfad behandelt wird. Das Verbindungs-Routing-Modul unterstützt Standardrouten, Sammelgruppen, X.25-Adressübersetzung und Routing-Befehle mit NUA-Wildcards für maximale Flexibilität.
Bis zu 255 SVC- oder PVC-Sitzungen können gleichzeitig über XOT und die X.25-Leitung abgewickelt werden.

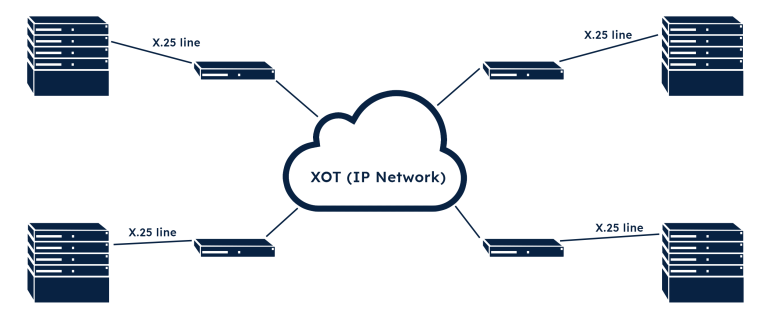

Diese Konfiguration zeigt ein komplettes X.25-Netzwerk, das von FarLinX Mini-Gateways simuliert wird, die XOT über ein IP-Netzwerk betreiben (4 X.25-Leitungen in diesem Beispiel, es könnten aber auch Hunderte oder Tausende sein). Auf diese Weise können komplette X.25-Netzwerke ersetzt werden, während Hosts, die über X.25 mit diesem Netzwerk verbunden sind, ungestört bleiben.

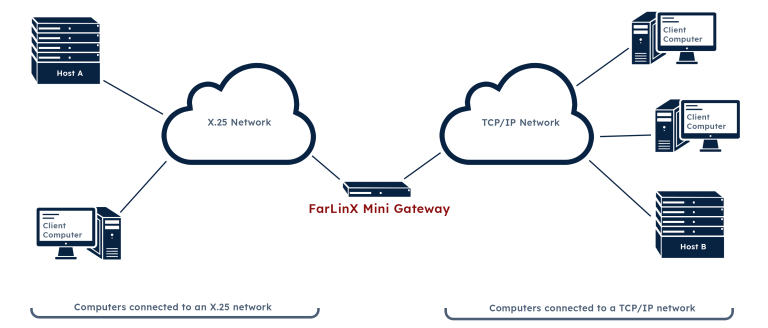

Das Gateway stellt Verbindungsaufbau- und Datenpaketierungsdienste bereit, um Anwendungen, die Daten über TCP/IP senden, eine Schnittstelle zu X.25- oder XOT-verbundenen Hosts zu ermöglichen. Das Gateway bietet Routing-Funktionen zur Auswahl des geeigneten Hosts aus den verfügbaren Hosts und unterhält je nach Bedarf X.25- oder XOT-Sessions mit dem Host.
Bis zu 255 SVC- oder PVC-Sitzungen können gleichzeitig zwischen TCP/IP und X.25 oder XOT abgewickelt werden.
TCP zu X.25 oder XOT Datenübersetzungsfunktionen
Das Gateway unterstützt eine breite Palette von TCP-zu-X.25- oder XOT-Datenumwandlungs- und Verbindungsfunktionen, darunter:
- Zeichenstrom
- ETX-beendete Meldungen
- Mit Sonderzeichen beendete Nachrichten (anpassbar)
- Konvertierung des Nachrichtenkopfes - verfügbare Typen 2 oder 4 Byte ASCII oder Binärlängendarstellung
- Benutzerdefinierte Konvertierung von Nachrichtenköpfen
- RFC1006 - ISO Transport Class 0 Protokolldateneinheiten, unter Verwendung der RFC-1006-Kapselung auf der TCP-Verbindung - verwendet für FTAM und X.400
Verbindungsrouting und Adresszuordnung
Das FarLinX Mini Gateway kann Routen zu Hunderten von verschiedenen X.25 / XOT-Hosts unterstützen. Wenn die angerufene X.25-Adresse als Routing-Schlüssel verwendet wird, können eingehende X.25- / XOT-Anrufe an Hunderte von verschiedenen TCP/IP-Hosts weitergeleitet werden.
Beim Herstellen von Verbindungen zum X.25-Netz oder XOT hat das Gateway die Möglichkeit, die Quell-IP-Adresse einer rufenden X.25-Adresse zuzuordnen, so dass der Ziel-X.25- / XOT-Host die Verbindungsquelle eindeutig identifizieren kann.
Die Optionen für dynamisches Routing ermöglichen es, dass die X.25-Adresse (NUA) und die Rufparameter von der entfernten Anwendung zum Zeitpunkt des Aufbaus jeder X.25- / XOT-Verbindung festgelegt werden. In diesen Modi können X.25-Paketierungsinformationen an die Anwendung weitergegeben werden. Linux- und Windows-Beispielanwendungen werden mitgeliefert.
Zu den wichtigsten unterstützten Modi gehören:
- Statisch definiertes Routing
- XDRPD (eXtended Dynamic Routing Packetized Data) und DRPD - diese Formate ermöglichen es TCP-verbundenen Anwendungen, die X.25- oder XOT-Verbindung dynamisch aufzubauen und zu steuern
- X.25 Data Switching - ermöglicht die Verbindung von X.25-Geräten über ein IP-Netzwerk ohne die mit XOT verbundenen Overheads
- PAD-Routing - PAD oder dynamisches Routing kann verwendet werden, um der TCP-Client-Anwendung die Möglichkeit zu geben, die X.25-Anrufparameter zu spezifizieren
Statistiken
Das Gateway führt eine umfassende Reihe von Statistiken und Aktivitätszählungen durch. Diese Informationen können verwendet werden, um die Gesamtauslastung des Gateways anzuzeigen und auch um frühzeitig vor Problemen mit der Leitungsleistung und sogar vor falsch konfigurierten Systemen an anderen Stellen im Netzwerk zu warnen.
Protokollierung
Alle über das Gateway aufgebauten Verbindungen können protokolliert werden. Die Protokolle werden automatisch auf täglicher Basis gespeichert. Alte Protokolle können bei Bedarf angezeigt werden. Log-Ereignisse können auch an Syslog weitergeleitet werden, um eine zentrale Protokollierung zu ermöglichen.
Der Verbindungsstatus der aktiven Verbindungen / letzten Verbindungen / Verbindungsabbrüche wird in einem Browserfenster angezeigt.
SNMP
Das Gateway unterstützt SNMP-Warnungen mit 3 konfigurierbaren Stufen. Warnungen können für SVCs, die sich verbinden und trennen, PVC-Fehler, Fehler beim Verbindungsrouting, Leitungsauf- und -abbau und viele weitere Ereignisse ausgegeben werden.
System Upgrades
Firmware-Upgrades können aus der Ferne und sicher auf das Gerät hochgeladen werden, damit die neueste Firmware-Version verwendet werden kann. Ein Rollback auf eine frühere Version wird unterstützt.
X.28 Host Pad
Das FarLinX Mini Gateway kann so konfiguriert werden, dass es als X.28-Host-PAD für entfernte Terminals oder Anwendungen fungiert, die über X.25 verbunden werden und einen Host erwarten, der X.28 unterstützt. Der Host-PAD sendet X.28-PAD-Konfigurationsbefehle über X.25 an die angeschlossenen Terminals. Das Profil des Host-PAD ist konfigurierbar.
X.28 Triple-X PAD
Triple-X PAD (X.28, X.3 und X.29) wird vom Gateway unterstützt und ist über TCP/IP via Telnet oder über den einzigen permanenten asynchronen Port zugänglich. Dem verbindenden Terminal wird ein Triple-X-PAD-Dienst angeboten, mit dem X.25-Verbindungen über die physische X.25-Leitung oder über XOT-Verbindungen zu entfernten Hosts hergestellt werden können. Die anfänglichen PAD-Profile für den asynchronen Anschluss und für den Telnet-Zugang sind vollständig konfigurierbar.
Das FarLinX Mini Gateway wird über einen Browser konfiguriert - Chrome, Edge und Firefox werden alle unterstützt. Der Zugriff auf die Konfiguration ist durch einen Benutzernamen und ein Passwort gesichert. Der sichere Konfigurationszugang erfolgt über https.
Die meisten Konfigurationsänderungen an der Appliance werden dynamisch vorgenommen, sodass der kontinuierliche Betrieb des FarLinX Mini Gateway aufrechterhalten werden kann.
Die Konfigurationen können zur späteren Verwendung gespeichert werden.
Beispiel einer X.25-Leitungsstatistik
Line Monitor
Das Gateway enthält die Software Line Monitor, die von CD auf einem Windows-PC installiert werden kann. Damit kann der X.25-Verkehr aufgezeichnet und in Echtzeit angezeigt werden. Es können mehrere Gateways gleichzeitig überwacht werden. Der beliebte Wireshark Line Monitor wird ebenfalls unterstützt, um den X.25-, TCP/IP- und XOT-Leitungsverkehr aufzuzeichnen und anzuzeigen.

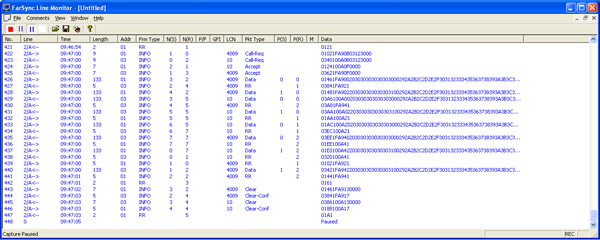

Line Monitor zeigt die Aufzeichnung einer X.25-Leitung
Diese sehr nützliche Funktion ermöglicht es Netzwerkmanagern und Systeminstallateuren, Probleme, die auf den X.25-Leitungen auftreten können, lokal oder aus der Ferne zu analysieren und schnell zu diagnostizieren, ohne dass teure externe Leitungsmonitore erforderlich sind.
Die Leitungsaufzeichnungen können gespeichert und später eingesehen werden, z. B. in einer Kundensupport-Situation.
FarLinX Mini Gateway Technical Specifications |
|||
XOT <-> X.25 connection routing | PVCs and SVCs; SVC routing is flexible with support for wild-cards and address translation | ||
TCP/IP <-> XOT connection routing | SVCs; SVC routing is flexible with support for wild-cards and address translation | ||
TCP <-> X.25 / XOT call routing modes |
Statically defined routing, Dynamically configured routing, PAD Routing, X.25 data switching |
||
Data packetization | Includes Customisable Message Header Conversion, Cisco RBP, RFC-1006 and packetisation of messages terminated by specific characters (ETX, Carriage Return etc), X.25 parity conversion | ||
POS Protocols | Optional software upgrade to support Point of Sale protocols APACS, ISO 8583, HGEPOS and CTL (Card Tech Ltd) | ||
X.28 PAD | X.28 Host PAD and X.28 PAD terminal support. PAD support is available through Telnet and the built in async port. | ||
Data packets per second |
Up to 400 messages per second |
||
Maximum connections |
Up to 255, can be any mix of SVCs and PVCs |
||
Logging key events | Events log maintained for events such as the connections and disconnections, X.25 call failures, X.25 line down, and X.25 line up. Log auto archived daily. The most recent events are displayed in real time on a scrolling display in the Browser. Can be routed to syslog for remote logging | ||
Line Monitor | Line monitor application included for display of frames and packets on X.25 connections, can be run locally or remotely. Wireshark supported. | ||
Configuration | Securely configured by a Browser and Java applets using XML, login required. Configurations can be saved. | ||
SNMP Alerts | Configurable levels, generated for events such as X.25 line down, X.25 line up, connections established and disconnections and gateway failures (when in dual operation). | ||
Statistics | Statistics provided for line activity, line errors, protocol problem, Gateway activity. Resetable on demand. | ||
X.25 network connectors | Connections for RS232 (V.24), X.21, V.35 and RS530 (RS422) available. Line speeds up to 64Kbits/s; internal and external generated line clocks. X.25 network cables are ordered separately, see the Order Information for a list of available cables |
||
Types of X.25 connection | X.25 network, leased (fixed) line | ||
Types of PAD connection | Async line, Telnet | ||
X.25 feature summary |
Data packet size up to 4096 bytes |
||
XOT Specification | Complies with RFC 1613 - X.25 over TCP (XOT) | ||
LAN | 10/100 BaseT LAN port, RJ45. | ||
TCP/IP | IP and IPv6 supported | ||
Approvals | CE: EN55022:2006+A1:2007, EN55024:1998+A1:2001+A2:2003, EN61000-3-2:2006, EN61000-3-3:1995+A1:2001:A2:2005. FCC part 15. UL. Safety: EN 60950-1: 2006. RoHS2 compliant. |
||
Power Requirements | 100vac to 240vac, 50/60 Hz, 6 Watts. | ||
Physical |
Solid state design, all metal case, software selectable power down. Reset to factory defaults switch. |
||
Warranty period | 2 years |
Bestell-Informationen
- Produkt-Codes
- Kabel-Optionen
Order Information |
||
Product Name | Description | Product Code |
FarLinX Mini Gateway |
1 X.25 line Gateway supporting X.25 to XOT and X.25 to TCP/IP up to 255 sessions. Compact solid state appliance. Includes 1 async PAD port. Clock generation. |
FL2701N |
POS Gateway Upgrade | POS Software upgrade to the FarLinX Mini Gateway. Enhances the Gateway with Point Of Sale protocol handling including ISO 8583, APACS, HGEPOS and CTL |
FL2612 |
FarLinX Cable Options |
||
GCR1-DTE | RS232/RS530 DTE (V.24, X.21bis/ EIA530) cable with DB25M connector, suitable device generated or external clock generation, 1.5 metres | FS6006 |
GCX1-DTE | X.21 DTE (V.11) cable with DB15M connector, suitable for device generated or external clock generation, 1.5 metres | FS6007 |
GCV1-DTE | V.35 DTE cable with standard M34M connector, suitable for FarLinX Connect generated or external clock generation, 1.5 metres |
FS6008 |
GCR1-DCE | RS232/RS530 DCE (V.24, X.21bis/ EIA530) cable with DB25F connector, suitable for device generated or external clock generation, 1.5 metres | FS6001 |
GCX1-DCE | X.21 DCE (V.11) cable with DB15F connector, suitable for device generated or external clock generation, 1.5 metres | FS6002 |
GCV1-DCE | V.35 DCE cable with standard M34F connector (V.35F), suitable for device generated or external clock generation, 1.5 metres | FS6003 |
Special purpose cables for all FarSync adapters and FarLinX devices |
||
Null-MX | General purpose X.21 double shielded crossover cable, DB15F connectors, 0.5 metres. Converts the DTE presentation into a DCE, see pinouts | FS6090 |
X21-EXT | X.21 double shielded 15 metre extension cable, DB15F to DB15M | FS6091 |
Null-MR4 | RS232 and RS530 (EIA530, RS422) double shielded crossover cable, DB25F connectors, 0.5 metres. Converts the DTE presentation into a DCE. | FS6097 |
X.21-449-INT | X.21 to RS449 (DB37F connector) - conversion cable, for use when FarSync adapter generates the clock, 0.5 metres, see pinouts | FS6093 |
X.21-449-EXT | X.21 to RS449 (DB37M connector)- conversion cable for use when the clock externally generated (DCE Clock), 0.5 metres, see pinouts | FS6094 |
* Alle Spezifikationen können sich durch den Hersteller initiiert gegebenenfalls ändern!
Daten letztmalig aktualisiert am 16.04.2023
