Die FarSync T2Ee-Karte und -Software wurde entwickelt, um leistungsstarke Hardware-Kommunikationslösungen für Unternehmen, Behörden und das Militär bereitzustellen, die eine synchrone PCIe-Kommunikationskarte mit niedrigem Profil und externem Leitungstakt benötigen oder ein breites Spektrum von Taktgeschwindigkeiten intern erzeugen können. Das Produkt enthält einen Low-Level-Treiber, der den Zugriff auf die in der Hardware verfügbaren Kommunikationsfunktionen ermöglicht.

Das FarSync SDK bietet ein Entwickler-Toolkit für das Produkt.

Die T2Ee ist eine PCIe-Kommunikationskarte mit zwei unabhängig voneinander konfigurierbaren seriellen Sync-Ports. Der Sync-Betrieb unterstützt transparenten Bitstrom und Bitsync (HDLC) von bis zu 10 Mbits/s pro Leitung mit einer Gesamtbandbreite der Karte von 40 Mbits/s. Der hochflexible universelle Netzwerkanschluss unterstützt die Netzwerkschnittstellen RS232, X.21, RS422, RS530, RS449, RS485 und V.35..

Leitungs-Signalisierungsmodi: NRZ, Manchester-Kodierung, FM0, FM1 und Conditioned Diphase (Differential Manchester) bis zu 10Mbits/s werden vom anpassbaren FarSite-Kommunikationscontroller sowie vom weich wählbaren Leitungsabschlusswiderstand gehandhabt.

Die mit den APIs verfügbare transparente Bitstream-Option eignet sich für VoIP (als Subsystem), Video und Sprache wie T-DMB (Digital Multimedia Broadcasting), DAB (Digital Audio Broadcasting) ETI (Ensemble Transport Interface - ETSI EN 300 799).

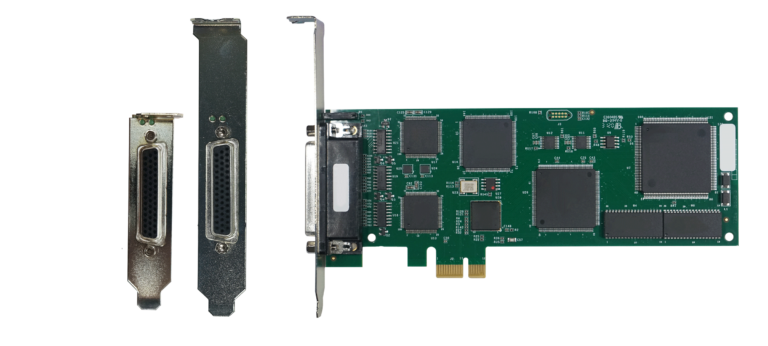

Der FarSync T2Ee wird mit Standard- und Low-Profile-PCIe-I/O-Halterungen geliefert. Das Foto oben zeigt den FarSync T2Ee mit der Low-Profile-PCIe-I/O-Halterung und das Foto unten mit der Standard-I/O-Halterung.

Die mit Windows und Linux gelieferten Treiber ermöglichen die Unterstützung einer großen Anzahl von Ports durch die Installation mehrerer FarSync T2Ee-Karten in einem Server. In der Regel können 12 oder mehr Karten (24+ Ports) unterstützt werden; die Anzahl der Karten hängt nur von den im Host-Server verfügbaren Ressourcen und der Gesamtbandbreite des PCIe-Bus ab.

Das Produkt wird mit einer kostenlosen 5-Jahres-Garantie geliefert.

Der FarSync T2Ee lässt sich problemlos unter Windows 11, 10, 8, 7, Windows Server 2019, 2016 und 2012 auf Single- oder Multi-Core-Systemen unter 32 oder 64 Bit installieren. Der T2Ee unterstützt eine Windows-basierte API, die allen FarSync-Karten/Geräten gemeinsam ist und als FarSync Windows API (FsWinAPI) bezeichnet wird. Sie ist eine Erweiterung der MS Win32 COMM API und ermöglicht es beispielsweise, Anwendungen, die für die Unterstützung von COM-Ports entwickelt wurden, einfach zu portieren, um die FarSync-Unterstützung in synchronen Modi zu nutzen. Durch diese Standardisierung ist die API auch von höheren Umgebungen wie .NET, C#, VB usw. leicht zugänglich.

Die FsWinAPI ermöglicht Anwendungen den direkten Zugriff auf die Kommunikationsports des Adapters für bit-synchrones (HDLC) Framing, LAPB, V.120, ETI (NI, V.11) und auch transparenten Bitstrombetrieb für Video- und Sprachanwendungen.

Die FarSync T2Ee kann auch als NDIS (LAN)-Schnittstelle installiert werden, so dass sie einfach den TCP/IP-Stack über PPP verwenden kann, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen.

LabVIEW-Anwendungen können auf diese Karte zugreifen.

Das Produkt wird mit einem umfassenden Konfigurationsprogramm geliefert. Die Leitungen können neu konfiguriert und neu gestartet werden, ohne dass die Software neu geladen werden muss. Es gibt eine kontextsensitive Hilfe und ein Online-Handbuch, falls dies erforderlich sein sollte. Eine erweiterte Registerkarte ermöglicht es dem Benutzer, die Konfiguration der Linie bei Bedarf weiter zu spezifizieren.

Das Produkt wird mit einem eigenen Leitungsmonitor geliefert, der es dem Benutzer ermöglicht, den Leitungsverkehr mit WAN-Protokolldecodierung zur schnellen Fehlersuche aufzuzeichnen, anzuzeigen und zu speichern.

Die Char I/O API bietet eine programmiersprachenunabhängige High-Level-Schnittstelle zum FarSync-Basistreiber und unterstützt den Zugriff auf bitsynchrone (HDLC) framed und transparente Bitstromdaten.

Die Karte kann auch den TCP/IP-Stack verwenden, um den Zugang zu IP-basierten Netzwerken wie dem Internet zu ermöglichen. Sie ermöglicht auch die Auswahl der gesamten Palette von Taktmodi.

Als Link-Level-Protokoll kann PPP, Cisco HDLC, LAPB (mit hdlcX API) oder Frame Relay mit optionaler Authentifizierung durch CHAP, MSCHAP oder PAP (RFC 1334) verwendet werden, so dass eine standardmäßige Punkt-zu-Punkt-Netzschnittstelle entsteht. ETI (NI, V.11) wird durch das FarSync SDK unterstützt.

Die Karte lässt sich nahtlos als Plug-and-Play-Gerät installieren. Der Treiber unterstützt die Linux-Kernel-Versionen 2.6 und höher, einschließlich der führenden Distributionen von Red Hat, SuSE, CentOS, Debian, Ubuntu, Fedora, Slackware und anderen. Multiprozessorsysteme werden unterstützt. Der Treiber ist dynamisch ladbar, so dass ein Kernel-Rebuild nicht erforderlich ist, um den Treiber zu installieren. Der Quellcode des Treibers wird bereitgestellt und unterstützt sowohl Little-Endian- als auch Big-Endian-Speicherformate.

FarSite verpflichtet sich, die Karten auf neuen Versionen von Linux und Linux-Kerneln zu unterstützen, sobald diese veröffentlicht werden. Der Quellcode für den Treiber wird mit dem Produkt geliefert, so dass der Endbenutzer ihn für die Verwendung mit fast allen aktuellen oder zukünftigen Linux-Varianten nachbauen kann. Der Treiber unterstützt sowohl Big-Endian- als auch Little-Endian-Speicherformate.

Ein Konfigurationsdienstprogramm dient zur Einstellung der Leitungsgeschwindigkeit, des Schnittstellentyps und des Protokolls, woraufhin die Anschlüsse mit Standard-Netzwerkwerkzeugen konfiguriert werden können.

Das FarSync SDK bietet ein Entwickler-Toolkit mit vollständiger Dokumentation, nützlichen Hilfsprogrammen, wie z. B. einem Leitungsmonitor, und vielen Beispielanwendungen für Linux und Windows.

Kunden, die das FarSync SDK erwerben und technische Fragen zur Verwendung der API haben, erhalten kostenlosen Support von der technischen Abteilung von FarSite.

Der FarSync T2Ee eignet sich für eine Vielzahl unterschiedlicher Anwendungen, darunter:

• Low-Profile-Lösung für synchrone Ports
• Hochgeschwindigkeits-Multiport-HDLC-Framing-Unterstützung für Nicht-Standard- oder Spezialprotokolle
• Mehrzweck-Multiport-Kommunikationskarte mit einem breiten Spektrum an kartengenerierten Taktfrequenzen
• Leitungsverbindungskarte für LabVIEW-Anwendungen
• Manchester-Codierung und konditionierte Diphase für lange, zuverlässige, selbsttaktende Hochgeschwindigkeitsleitungen
• Schnittstelle für transparente DAB ETI (Ensemble Transport Interface - ETSI EN 300 799) Bitströme zu Servern
• Anbindung von Hochgeschwindigkeits-MPEG-Video-Bitströmen über T-DMB ETI an Server
• Benutzerdefinierte oder ungewöhnliche Protokolle unter Verwendung des anpassbaren FarSite-Kommunikationscontrollers

Die Karte enthält einen AMD-Prozessor ohne Wait-State-SRAM. Der gesamte Speicherplatz kann über die PCIe-Schnittstelle auf den PC/Server abgebildet werden. Der AMD-Prozessor enthält einen dualen eingebetteten HDLC/Transparent-Controller mit SDMA-Zugriff (128 Puffer pro Port) und eine ganze Reihe von Timern. Ein FarSite-Kommunikationscontroller (anpassbar).

Die T2Ee unterstützt zwei synchrone Ports, die mit Geschwindigkeiten von bis zu 10 Mbits/s Vollduplex intern getaktet und 10 Mbits/s extern getaktet arbeiten können. Die von der Karte unterstützte Gesamtbandbreite beträgt 40 Mbits/s.

Network Interfaces

Die an beiden Anschlüssen verfügbaren Multifunktionsleitungstreiber unterstützen X.21 (V.11), V.35, RS232
(V.24), RS422, RS530, RS449, RS485, Netzwerkschnittstellen, alle soft konfigurierbar und ESD-geschützt gegen statische Aufladung.

Internally Sourced Clocks

Intern erzeugte Takte zur Ansteuerung eines seriellen Kommunikationsanschlusses können entweder von einem integrierten 8,192-MHz-Takt (25ppm) abgeleitet und auf Hunderte von verschiedenen Frequenzen zwischen 100 Baud und 10 Mbits/s eingestellt werden; eine Liste vorprogrammierter Frequenzen finden Sie in der folgenden Tabelle. Viele andere Frequenzen können auf Bestellung synthetisiert werden, kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.

100, 300, 600, 1200, 2400, 4800, 7200, 8000, 9600, 12000, 14400, 16000, 16800, 19200, 21600, 24000, 26400, 28800, 31200, 32000, 33000, 33333, 33600, 36000, 38400,  40000, 40800, 43200, 48000, 56000, 64000, 80000, 96000, 112000, 128000, 160000, 192000, 224000, 256000, 320000, 384000, 448000, 512000, 576000, 640000, 704000, 768000, 832000, 896000, 960000, 1000000, 1024000, 1088000, 1152000, 1216000, 1280000, 1344000, 1408000, 1472000, 1536000, 1600000, 1664000, 1728000, 1792000, 1856000, 1920000, 1984000, 2000000, 2048000, 2112000, 2176000, 2240000, 2304000, 2368000, 2432000, 2496000, 2560000, 2624000, 2688000, 2752000, 2816000, 2880000, 2944000, 3000000, 3008000, 3072000, 3136000, 3200000, 3264000, 3328000, 3392000, 3456000, 3520000, 3584000, 3648000, 3712000, 3776000, 3840000, 3904000, 3968000, 4000000, 4032000, 4096000, 4160000, 4224000, 4288000, 4352000, 4416000, 4480000, 4544000, 4608000, 4672000, 4736000, 4800000, 4864000, 4928000, 4992000, 5000000, 5056000, 5120000, 5184000, 5248000, 5312000, 5376000, 5440000, 5504000, 5568000, 5632000, 5696000, 5760000, 5824000, 5888000, 5952000, 6000000, 6016000, 6080000, 6144000, 6208000, 6272000, 6336000, 6400000, 6464000, 6528000, 6553600, 6592000, 6656000, 6720000, 6784000, 6848000, 6912000, 6976000, 7000000, 7040000, 7104000, 7168000, 7232000, 7296000, 7360000, 7424000, 7488000, 7552000, 7616000, 7680000, 7744000, 7808000, 7872000, 7936000, 8000000, 8064000, 8128000, 8192000, 9000000, 10000000.

Line Signalling Modes

NRZ und die selbsttaktenden (der Takt für die Daten wird aus der ankommenden Datenleitung dekodiert) Leitungssignalisierungsmodi Manchester Encoding, Conditioned Diphase (auch bekannt als Differential Manchester), FM0 und FM1 bei Geschwindigkeiten von bis zu 10 MBits/s. Dies bedeutet, dass keine separaten Taktleitungen erforderlich sind. Diese Leitungs-Signalisierungsmodi sind eine weich konfigurierbare Alternative zu NRZ und eine zuverlässige Möglichkeit zur Handhabung langer Hochgeschwindigkeitskabel.

Der Leitungsabschluss wird bei allen symmetrischen Signalpaaren für X.21 (V.11), V.35, RS422, RS530 (EIA530), RS449 und RS485 unterstützt. Die Leitungsabschlusswiderstände können soft-selektiert werden, um sie portweise auszuwählen. Das Hinzufügen von Leitungsabschlusswiderständen trägt zur Verbesserung der Signalqualität auf langen Hochgeschwindigkeitsleitungen bei.

Terminal Timing

Terminal Timing wird unterstützt, um eine systemweite Uhrensynchronisation zu ermöglichen.

PCI Express Bus Specification

FarSync PCIe-Karten sind für Systeme mit einem PCIe-Bus geeignet und decken sowohl Einzel- als auch Multiprozessorsysteme ab. Diese Karten sind konform mit der PCI Express Base Spezifikation Revision 1.0a und höher. Bei den FarSync-Adaptern handelt es sich um Bus-Mastering, 1x (Single-Lane) Karten.

Unter Windows erfolgt die Konfiguration über eine GUI-Anwendung. Ein typischer Bildschirm ist unten abgebildet.

Der Anschluss kann neu konfiguriert und neu gestartet werden, ohne dass die Software neu geladen werden muss.

Es gibt eine kontextsensitive Hilfe und ein Online-Handbuch, falls dies erforderlich sein sollte. Eine erweiterte Registerkarte ermöglicht es dem Benutzer, die Konfiguration des Ports bei Bedarf weiter zu spezifizieren.

Für Linux wird ein Konfigurationsprogramm bereitgestellt; alternativ können Textdateien verwendet werden.

Die Software-Firmware, Treiber und Dienstprogramme sind im Lieferumfang des FarSync-Adapters enthalten. Kabel sind separat zu bestellen.

Die Software und die Dokumentation werden von dieser Website mit einem Code heruntergeladen, der mit dem FarSync-Adapter geliefert wird:

• Treiber für Linux und Windows
• Quellcode für Linux-Treiber
• Netzwerkmonitor und verschiedene nützliche Hilfsprogramme

Neue Versionen der Software mit Verbesserungen und Fehlerkorrekturen werden auf der Download-Seite im Support-Bereich des Herstellers zum kostenlosen Download bereitgestellt.

Das Developer's Toolkit wird separat bestellt und als Download zur Verfügung gestellt

Dieser Adapter mit zwei Anschlüssen verwendet einen einzelnen HD44F-Anschluss, wobei das Kabel auf zwei Anschlüsse aufgeteilt wird. Kabel mit zwei Anschlüssen sind für den Betrieb mit RS232, RS530, V.35, X.21 und RS449 erhältlich. Einzelheiten zu den verfügbaren Standardkabeln und DTE-zu-DCE-Konvertierungskabeln sind unten aufgeführt.
